Vòng bi chống quay ngược (Blackstop cam clutch)

GFR GFRN One Way Bearing Clutch

Thông tin sản phẩm

INTRODUCTION

GFR GFRN One Way Bearing Clutch

Giới thiệu

Loại GFR, GFRN là loại lăn tự do. Các đơn vị này là một phần của hệ thống mô-đun Stieber. họ đang

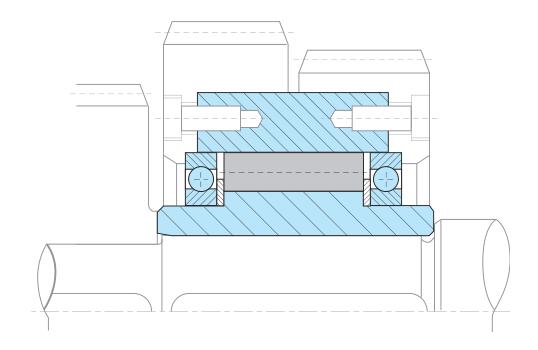

Ổ trục được hỗ trợ, sử dụng hai ổ trục 160 .. loạt, và yêu cầu bôi trơn bằng dầu. Các bộ phận này có thể được sử dụng trong các thiết kế cung cấp dầu bôi trơn và làm kín như trong ví dụ ở trang sau. Các ổ trục không được ứng suất dọc trục.

Thông thường, các loại GFR, GFRN được sử dụng với các nắp dòng F được thiết kế để truyền mô-men xoắn và cung cấp

dầu bôi trơn và làm kín. Vòng đua bên ngoài của mô hình GFR là đơn giản để tiếp nhận và căn giữa bất kỳ thành phần nào có dung sai H7. Trong trường hợp này, mô-men xoắn được truyền bằng bu lông thông qua tấm che. Các loại GFR, GFRN giống hệt nhau ngoại trừ loại GFRN có rãnh then trên đường kính ngoài để truyền mômen xoắn. Hai con dấu giấy được giao với mỗi đơn vị để đặt giữa đường đua bên ngoài và các tấm bìa.

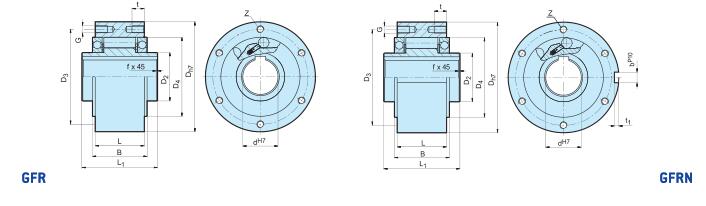

Technical Parameter

Type	Size		Overrunning speeds			Num ber					Weight
GFR GFRN	d^H7	T_KN¹⁾	n_imax²⁾	n_amax³⁾	D_h7	z	L₁	L	B	b^P10
	[mm]	[Nm]	[min^-1]	[min^-1]	[mm]		[mm]	[mm]	[mm]	[mm]	[kg]
	12*	55	4000	7200	62	3	42	20	27	4	0.5
	15	125	3600	6500	68	3	52	28	32	5	0.8
	20	181	2700	5600	75	4	57	34	39	6	1
	25	288	2100	4500	90	4	60	35	40	8	1.5
	30	500	1700	4100	100	6	68	43	48	8	2.2
	35	725	1550	3800	110	6	74	45	51	10	3
	40	1025	1150	3400	125	6	86	53	59	12	4.6
	45	1125	1000	3200	130	8	86	53	59	14	4.7
	50	2125	800	2800	150	8	94	64	72	14	7.2
	55	2625	750	2650	160	8	104	66	72	16	8.6
	60	3500	650	2450	170	10	114	78	89	18	10.5
	70	5750	550	2150	190	10	134	95	108	20	13.5
	80	8500	500	1900	210	10	144	100	108	22	18.2
	90	14500	450	1700	230	10	158	115	125	25	28.5
	100	20000	350	1450	270	10	182	120	131	28	42.5
	130	31250	250	1250	310	12	212	152	168	32	65
	150	70000	200	980	400	12	246	180	194	36	138
